КОМПОНОВОЧНЫЕ СХЕМЫ ЛИТЕЙНЫХ ЦЕХОВ

- взаиморасположение основных производственных отделений литейного цеха в конкретных условиях проектируемого цеха. Типовые решения схем приведены на рис. К-20.

схемы литейных цехов, содержащих отделения" WIDTH=489 HEIGHT=371 BORDER=0>

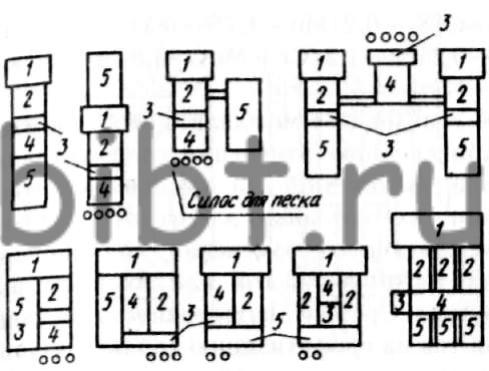

Рис. К-20. Компоновочные схемы литейных цехов, содержащих отделения:

1 - плавильное и склад шихты; 2 - формовочно-заливочно-выбивное; 3 - смесеприготовительное; 4 - стержневое; 5 - термической обработки и обрубки
